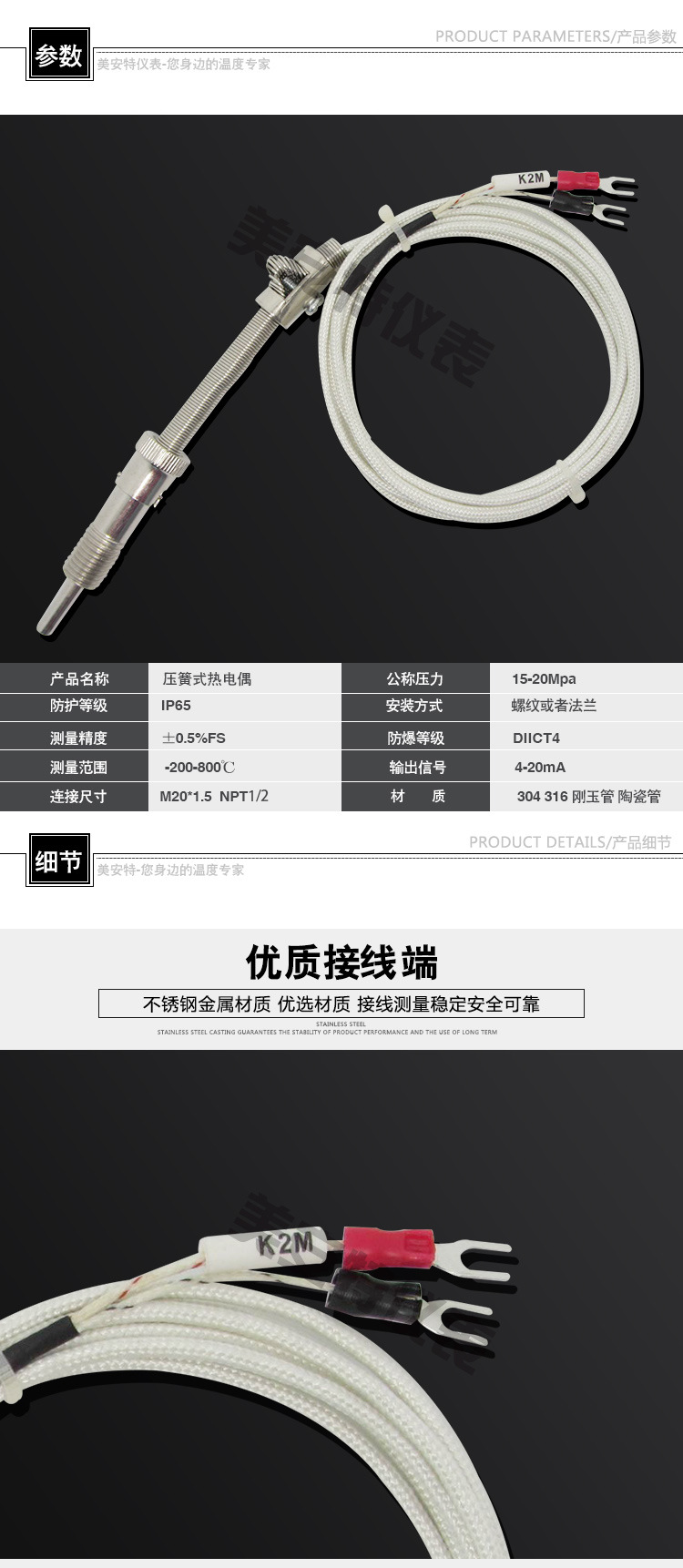

一、儀表概述：

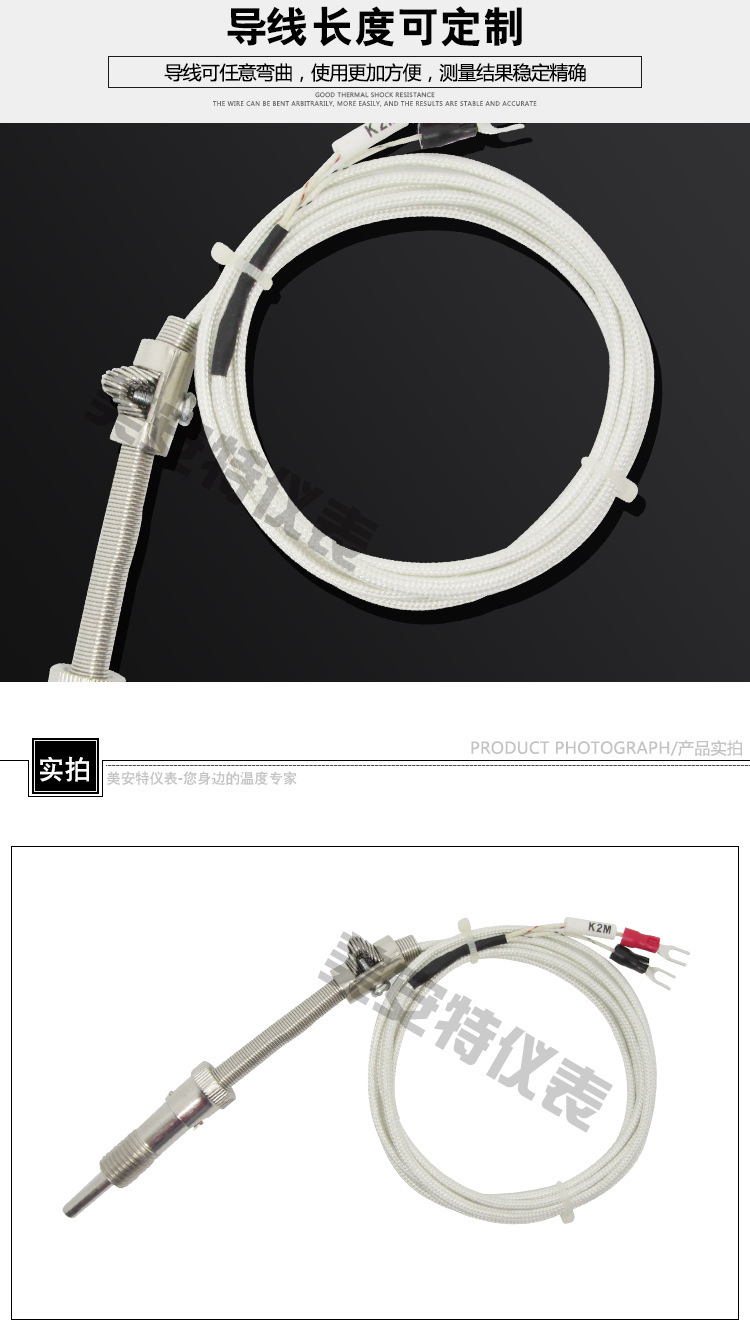

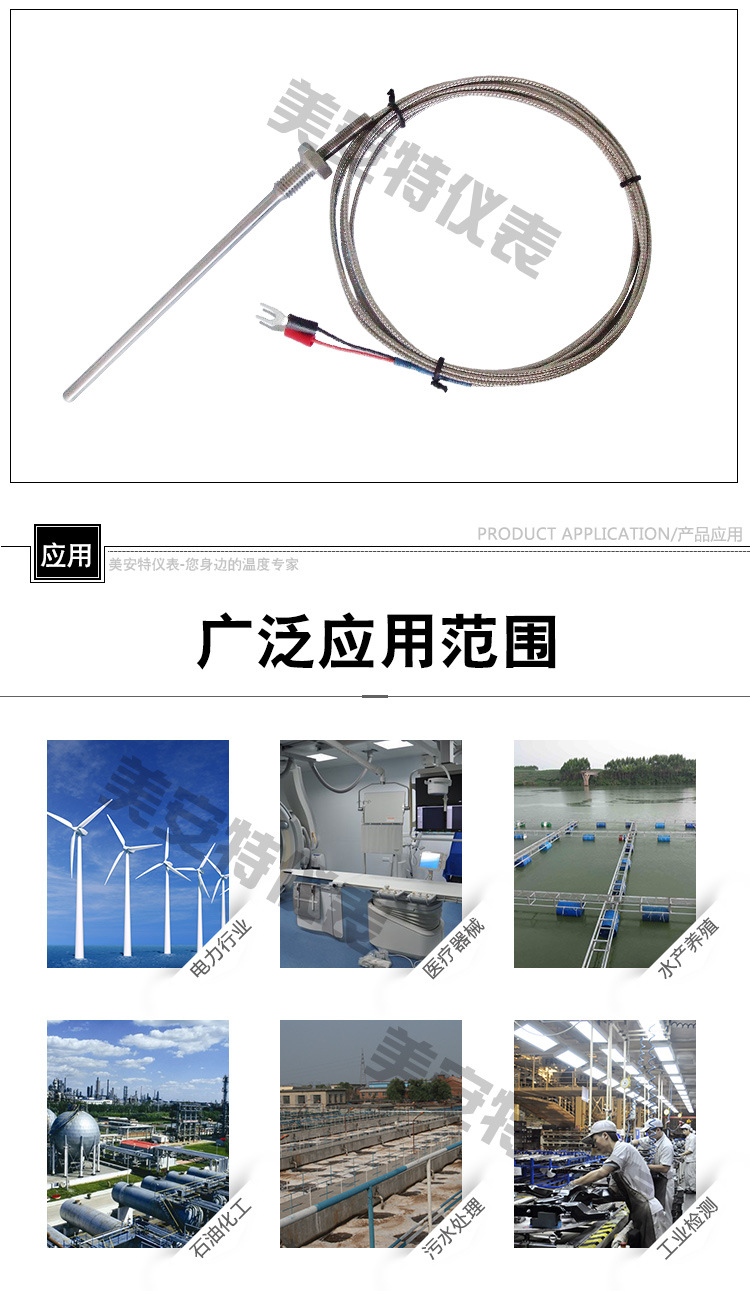

壓簧式固定熱電偶通過壓簧將熱電偶端部與被測物的表面緊貼, 以提高測量的可靠性和準確性。與顯示儀表等配套使用，可直接測量 0~400 ℃ 范圍內的溫度。帶有軟性延長導線，可以自由彎曲，具有熱響應時間小，使用方便等特點,適用于塑料擠 出機、輕紡、食品等工業。

二、測量原理：

壓簧式固定熱電偶的作用原理，分度特性及允許偏差，參比端（冷接點）溫度補償, 以及與顯示測量儀表的聯接方法均與一般熱電偶相同。的結構由保護管,安裝螺栓.鎖緊卡套,彈簧及熱電偶導線等組成。



三、性能特點：

1、裝配簡單，更換方便；

2、壓簧式感溫元件，抗振性能好；

3、測溫范圍大；

4、機械強度高，耐壓性能好。

四、技術指標：

精度等級：I級或II級；

熱響應時間：≤5S。

五、安裝方法：

固定熱電偶的安裝 ,固定安裝在被測物體上面，先將連接螺栓擰緊在被測 物體上，再將熱電偶緊貼被測物，擰緊卡套螺釘，zui后擰上鎖緊卡套。
