一、儀表概述：

多點熱電偶是多種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。

二、測量原理：

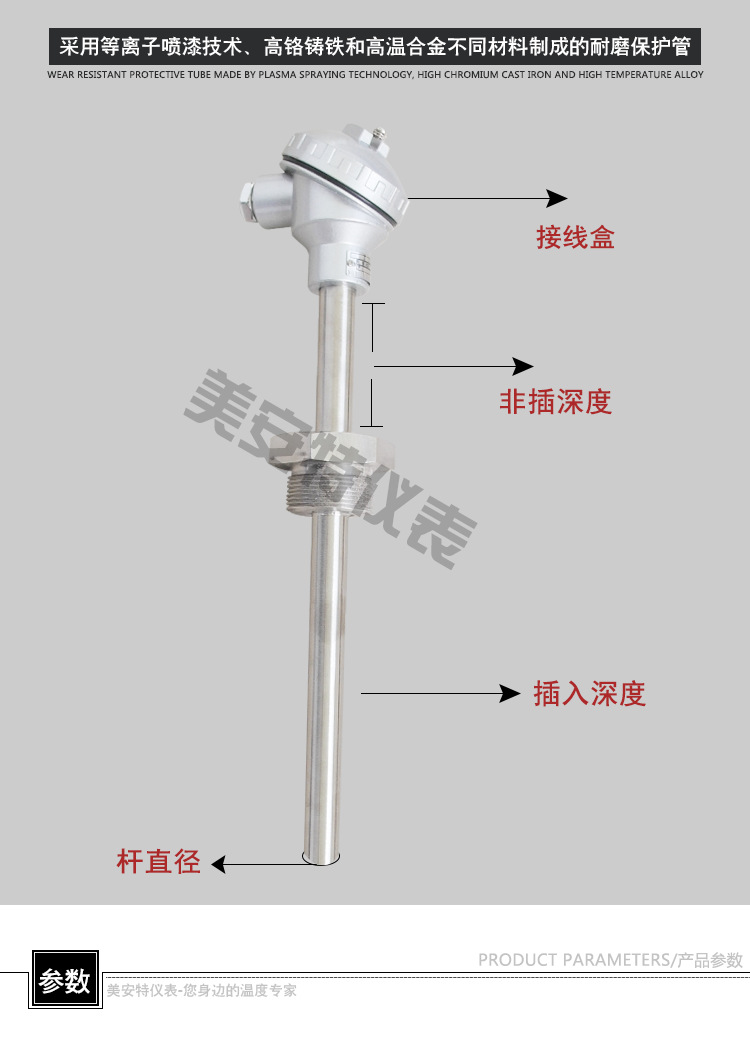

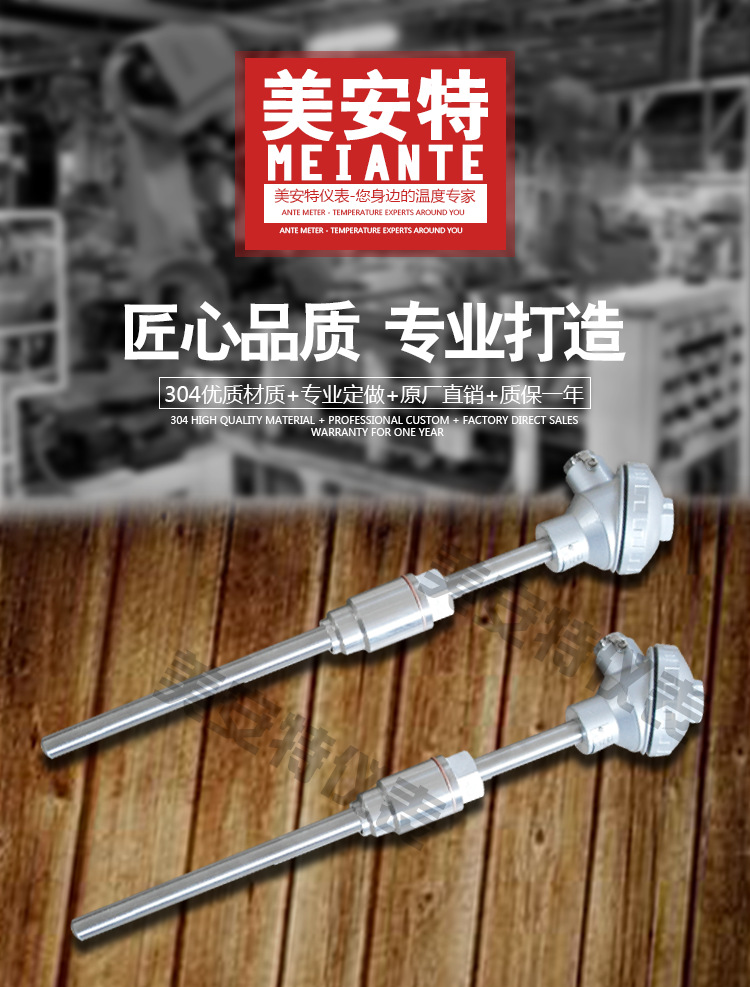

多點熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無裝配式熱電偶主要由接線盒、保護管、絕緣套管、接線端子、熱電極組成基本結構，并配以各種安裝固定裝置組成。



三、性能特點：

1、裝配簡單，更換方便；

2、壓簧式感溫元件，抗振性能好；

3、測溫范圍大；

4、機械強度高，耐壓性能好。



四、技術指標：

1、電氣出口：M27X2 ， NPT3/4；

2、熱熱響時間：≤ 8S；

3、偶絲直徑：Φ 3；

4、防護等級：IP65。



五、安裝方法：

1、首先應測量好熱電偶法蘭或者螺紋螺牙的尺寸,加工配套好法蘭或者螺紋底座.

2、要根據法蘭或者螺紋底座的尺寸,在需要測量的管道上開孔.

3、法蘭或者螺牙座的焊接.把法蘭座或者螺紋底座插入已開好孔內,把法蘭座或者螺紋底座與被測量的管道焊接好.

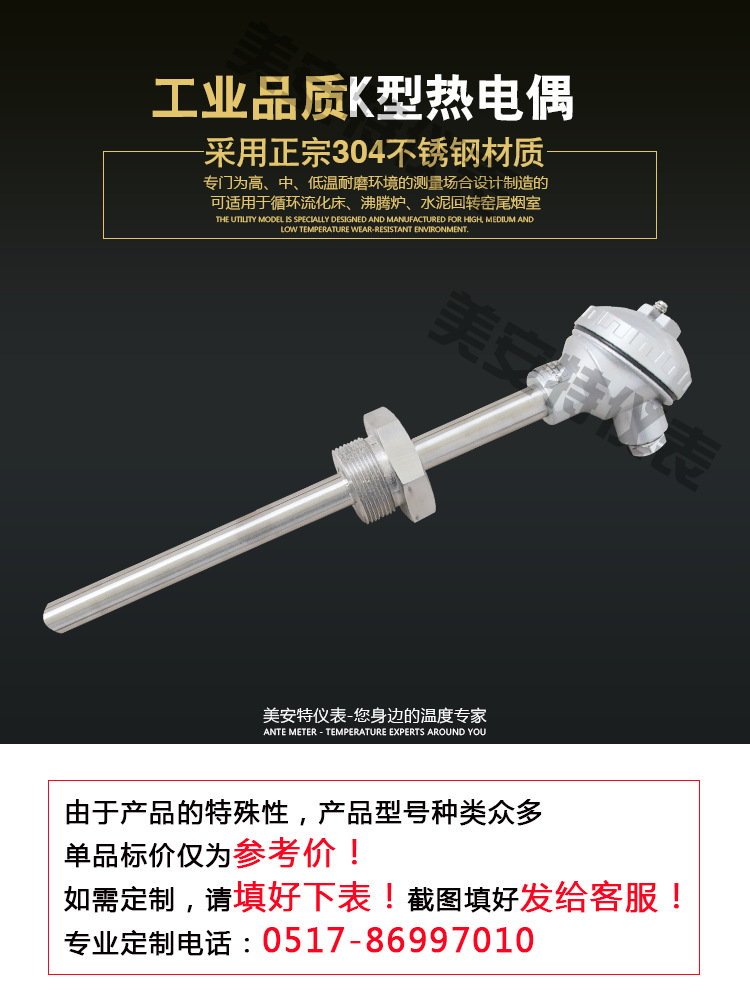

4、把熱電偶用螺栓緊固或者螺紋旋進已焊接好的螺紋底座.

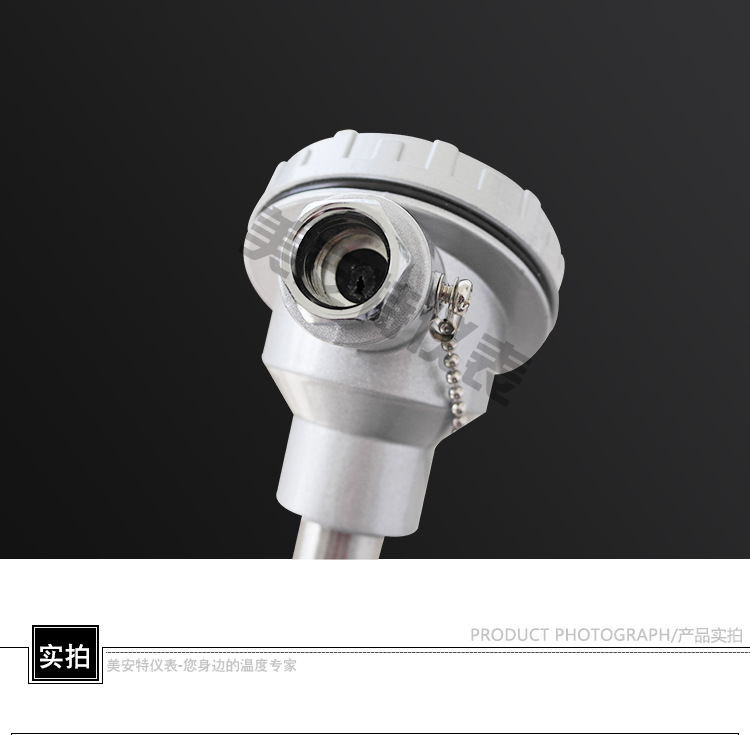

5、按照接線圖將熱電偶的接線盒接好線,并與表盤上相對應的顯示儀表連接.注意接線盒不可與被測介質管道的管壁相接觸,保證接線盒內的溫度不超過100℃范圍.接線盒的出線孔應防因密封不良,水汽灰塵等沉積造成接線端子短路。
