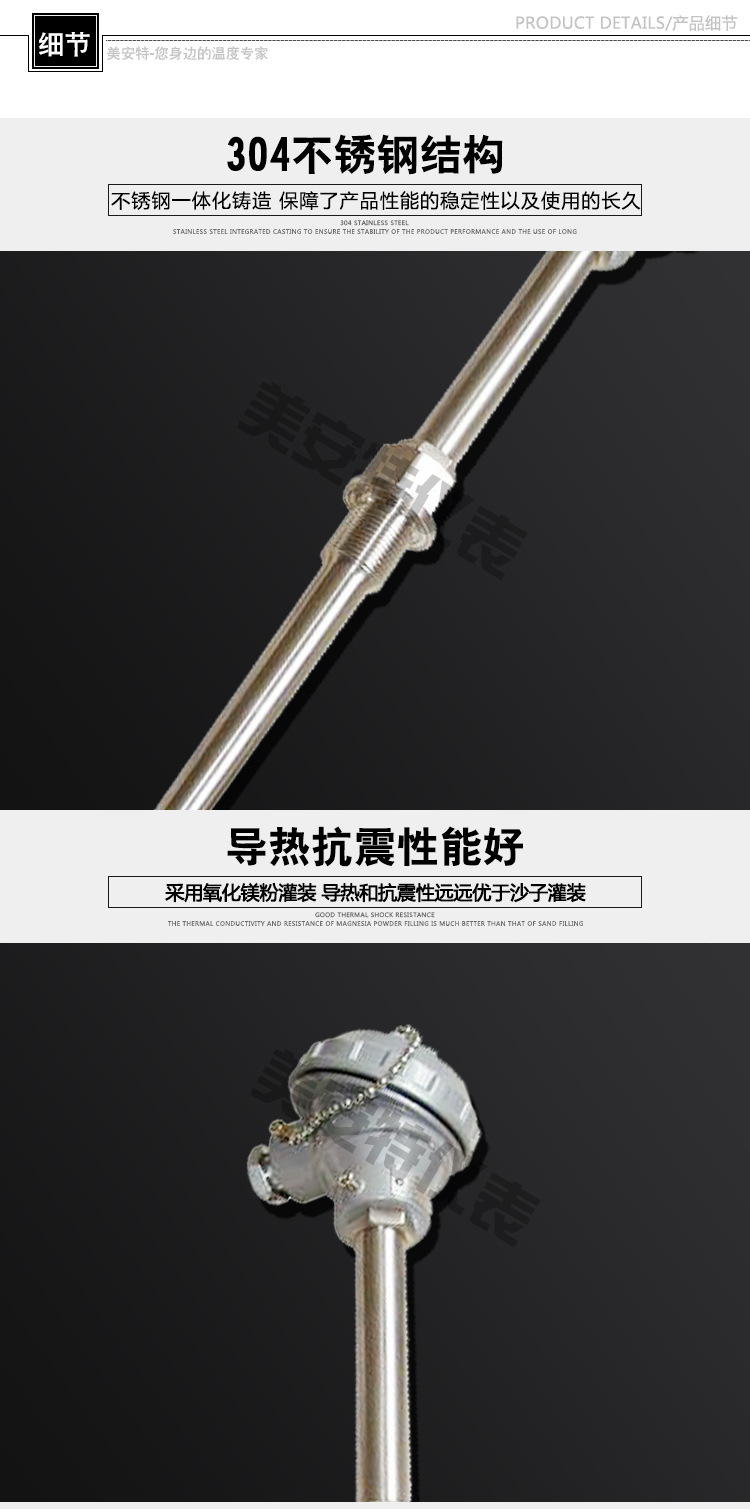

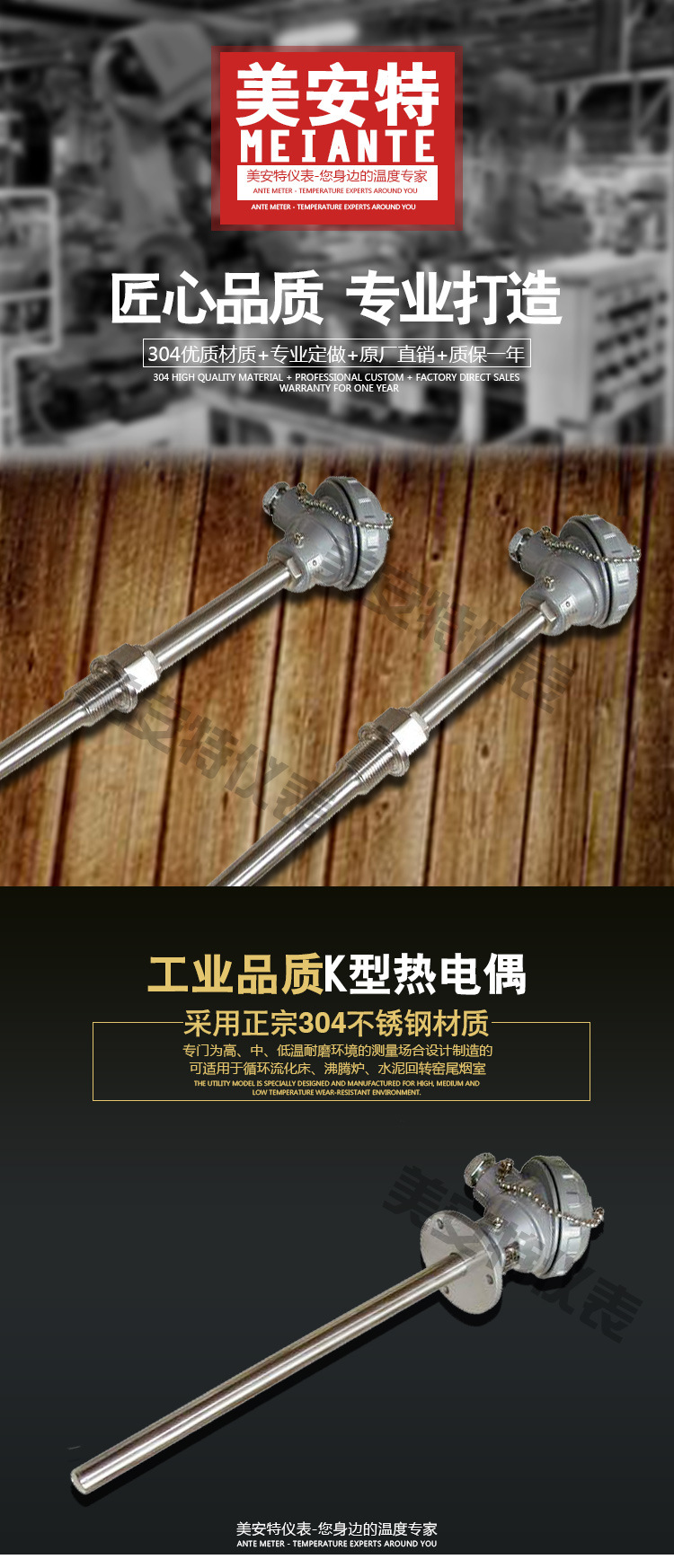

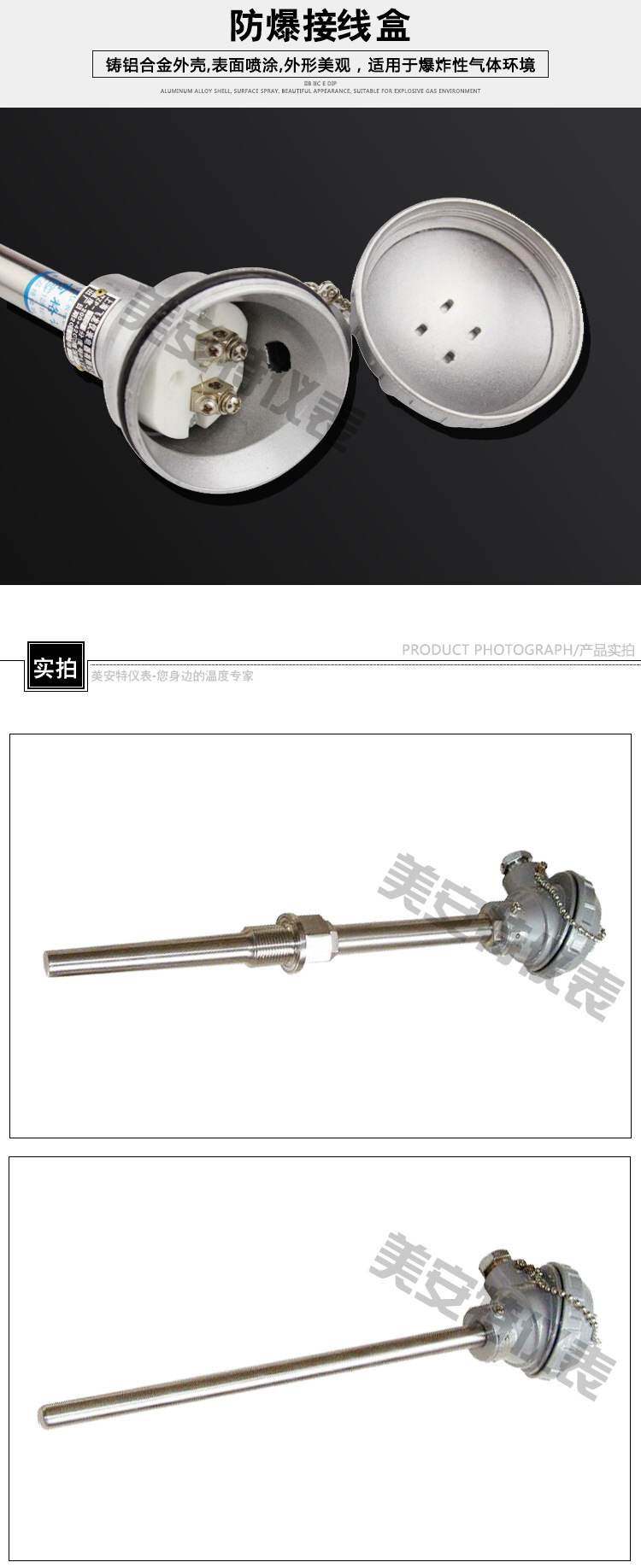

K型熱電偶是一種溫度傳感器，K型熱電偶通常和顯示儀表，記錄儀表和電子調節器配套使用。K型熱電偶通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。



K型熱電偶作為一種溫度傳感器，K型熱電偶通常和顯示儀表，記錄儀表和電子調節器配套使用。K型熱電偶可以直接測量各種生產中從0℃到1300℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。

  K型熱電偶是目前用量*大的廉金屬熱電偶，其用量為其他熱電偶的總和。K型熱電偶絲直徑一般為1.2mm～4.0mm。

正極（KP）的名義化學成分為：Ni：Cr=90:10，負極（KN）的名義化學成分為：Ni:Si=97：3，其使用溫度為-200℃~1300℃。

K型熱電偶具有線性度好，熱電動勢較大，靈敏度高，穩定性和均勻性較好，抗氧化性能強，價格便宜等優點，能用于氧化性惰性氣氛中廣泛為用戶所采用。

K型熱電偶不能直接在高溫下用于硫，還原性或還原，氧化交替的氣氛中和真空中，也不推薦用于弱氧化氣氛。





均質導體定律

熱電偶絲由同一種均質材料（導體或半導體）兩端焊接組成閉合回路，無論導體截面如何以及溫度如何分布，將不產生接觸電勢，溫差電勢相抵消，回路中總電勢為零。

可見，熱電偶必須由兩種不同的均質導體或半導體構成。若熱電極材料不均勻，由于溫度梯存在，將會產生附加熱電勢。

中間導體定律

在熱電偶回路中接入中間導體（第三導體），只要中間導體兩端溫度相同，中間導體的引入對熱電偶回路總電勢沒有影響，這就是中間導體定律。

應用：依據中間導體定律，在熱電偶實際測溫應用中，常采用熱端焊接、冷端開路的形式，冷端經連接導線與顯示儀表連接構成測溫系統。

有人擔心用銅導線連接熱電偶冷端到儀表讀取mV值，在導線與熱電偶連接處產生的接觸電勢會使測量產生附加誤差。根據這個定律，是沒有這個誤差的！

中間溫度定律

熱電偶回路兩接點（溫度為T、T0）間的熱電勢，等于熱電偶在溫度為T、Tn時的熱電勢與在溫度為Tn、T0時的熱電勢的代數和。Tn稱中間溫度。

應用：由于熱電偶E-T之間通常呈非線性關系，當冷端溫度不為0攝氏度時，不能利用已知回路實際熱電勢E（t，t0)直接查表求取熱端溫度值；也不能利用已知回路實際熱電勢E（t，t0)直接查表求取的溫度值，再加上冷端溫度確定熱端被測溫度值，需按中間溫度定律進行修正。初學者經常不按中間溫度定律來修正！

參考電極定律

這個定律是專業人士才研究、關注的，一般生產、使用環節的人士不太了解，簡單說明就是：用高純度鉑絲做標準電極，假設鎳鉻-鎳鉻熱電偶的正負極分別和標準電極配對，他們的值相加是等于這支鎳鉻-鎳鉻的值。
