一、儀表概述：

萬向型雙金屬溫度計與國內同類產品的比較：儀表精度等級達到1.0級，儀表上殼采用防腐材料，其耐溫性可以高達200℃，zui低為-40℃。法蘭式結構，雙層密封膠圈，故防腐，防水性能好。保護管焊接采用全自動氬氣保護管、焊縫牢固、晶間腐蝕小。標度盤是鋁氧化印刷盤，表面清晰式樣美觀。指針為內可調式。

二、測量原理：

萬向型雙金屬溫度計是利用兩種不同金屬在溫度改變時膨脹程度不同的原理工作的。工業用雙金屬溫度計主要的元件是一個用兩種或多種金屬片疊壓在一起組成的多層金屬片。為提高測溫靈敏度,通常將金屬片制成螺旋卷形狀。當多層金屬片的溫度改變時，各層金屬膨脹或收縮量不等，使得螺旋卷卷起或松開。

由于螺旋卷的一端固定而另一端和一可以自由轉動的指針相連，因此，當雙金屬片感受到溫度變化時，指針即可在一圓形分度標尺上指示出溫度來。這種儀表的測溫范圍是200~650℃，允許誤差均為標尺量程的1%左右。這種溫度計和棒狀的玻璃液體溫度計的用途相似，但可使用在機械強度要求更高的條件下。

三、適用場合：

可以直接測量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等工業和科研部門。

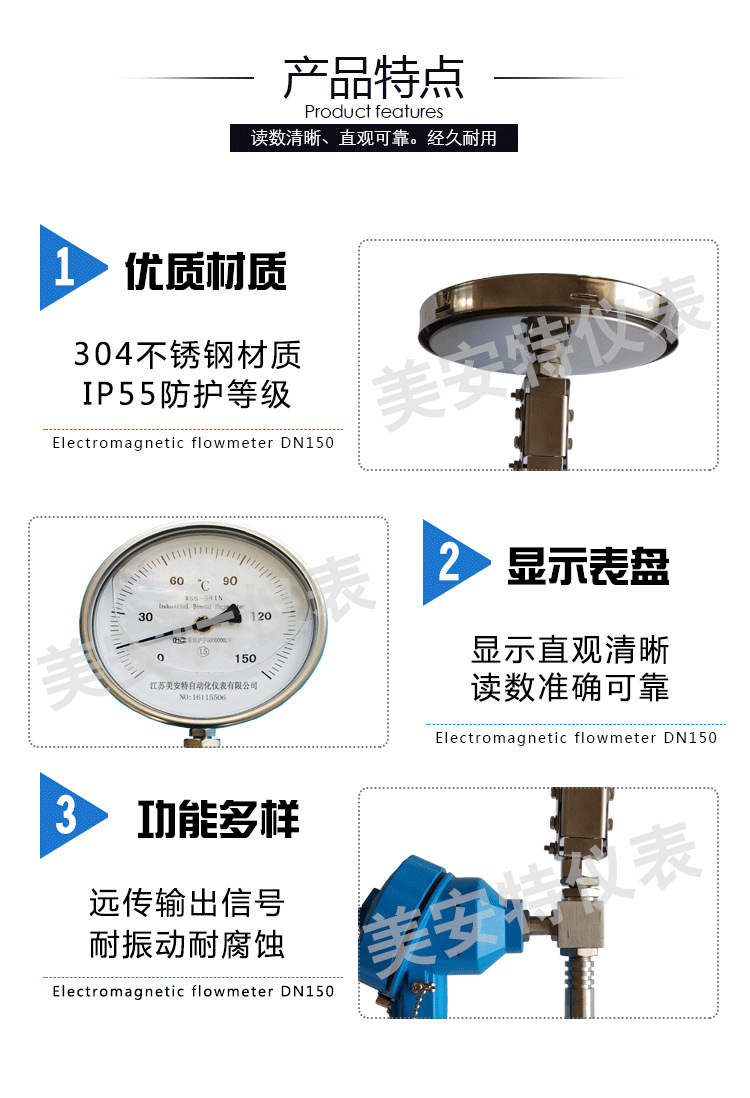

四、性能特點：

1、現場顯示溫度，直觀方便；安全可靠，使用壽命長；

2、多種結構形式，可滿足不同要求。無汞害，易讀數，堅固耐震。

3、保護管材為1Gr18Ni9Ti不銹鋼和鉬二鈦，承壓、防腐能力強。

4、抽芯式溫度計可不停機短時間維護或更換機芯。

5、一體式有軸向型、徑向型、135o型、萬向型等品種齊全，適應于各種現場安裝的需要。

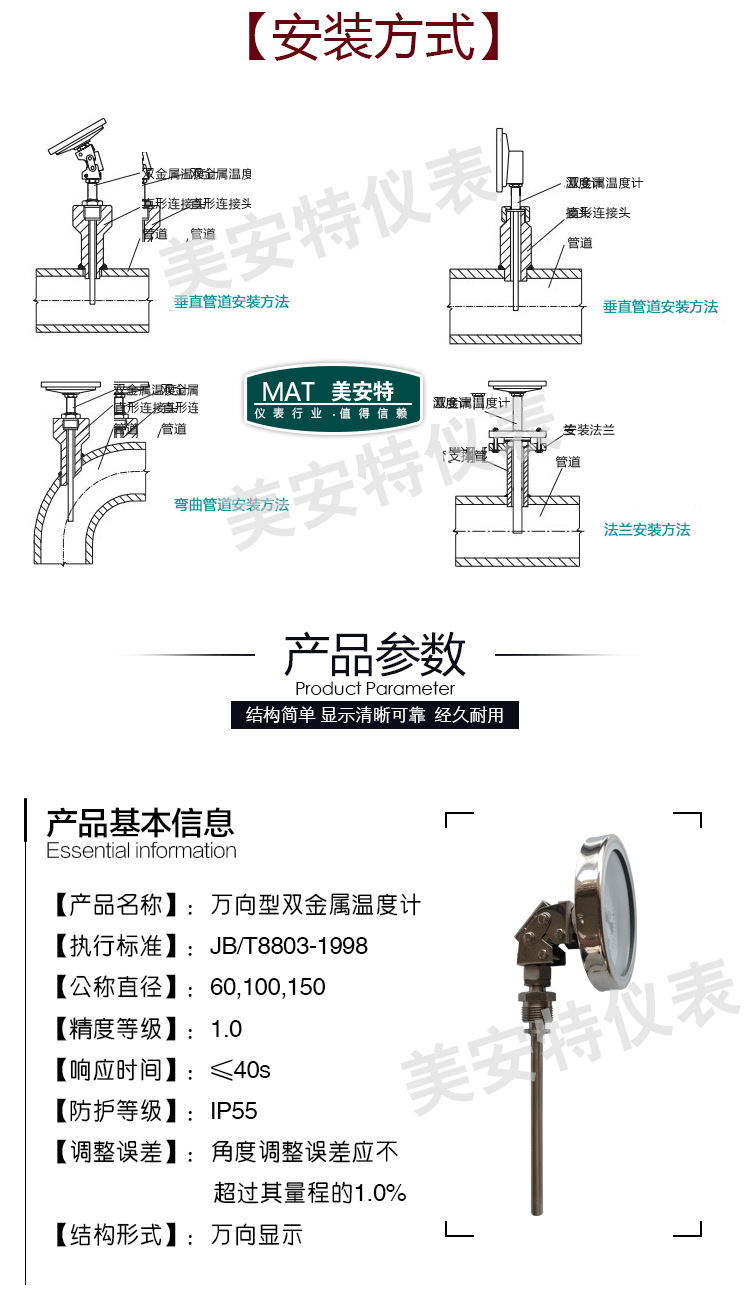

五、技術指標：

1、執行標準：JB/T8803-1998  GB3836-83；

2、標度盤公稱直徑：60，100，150；

3、精度等級：（1.0），1.5；

4、熱響應時間：≤40S；

5、防護等級：IP65；

6、角度調整誤差：角度調整誤差應不超過其量程的1.0%；

7、回差：雙金屬溫度計回差應不大于基本誤差限的絕對值；

8、重復性：雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2。
