一、儀表概述：

熱套式熱電偶采用熱套保護套管與熱電偶分離組合方式，使用時用戶可將熱套式保護套管焊接在設備或者管道上，然后再裝上熱電偶就可以使用，優點是提高了保護管的工作壓力與使用壽命，又方便于熱電偶的維修更換，本廠生產的熱套保護管采用整體與深盲孔加工技術，保護管的端部不用焊接，從而提高了熱套保護管的強度和使用壽命。

二、測量原理：

熱套式熱電偶是兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，當接合點的溫度不同時，在回路中就會產生電動勢，這種現象稱為熱電效應，而這種電動勢稱為熱電勢。熱電偶就是利用這種原理進行溫度測量的，其中，直接用作測量介質溫度的一端叫做工作端（也稱為測量端），另一端叫做冷端（也稱為補償端）；冷端與顯示儀表或配套儀表連接，顯示儀表會指出熱電偶所產生的熱電勢。

三、適合場合：

熱電偶適合于蒸汽管道、鍋爐及其他對溫度、壓力、流速有所要求的場所。



四、性能特點：

1、裝配簡單，更換方便；

2、壓簧式感溫元件，抗振性能好；

3、測溫范圍大；

4、機械強度高，耐壓性能好。

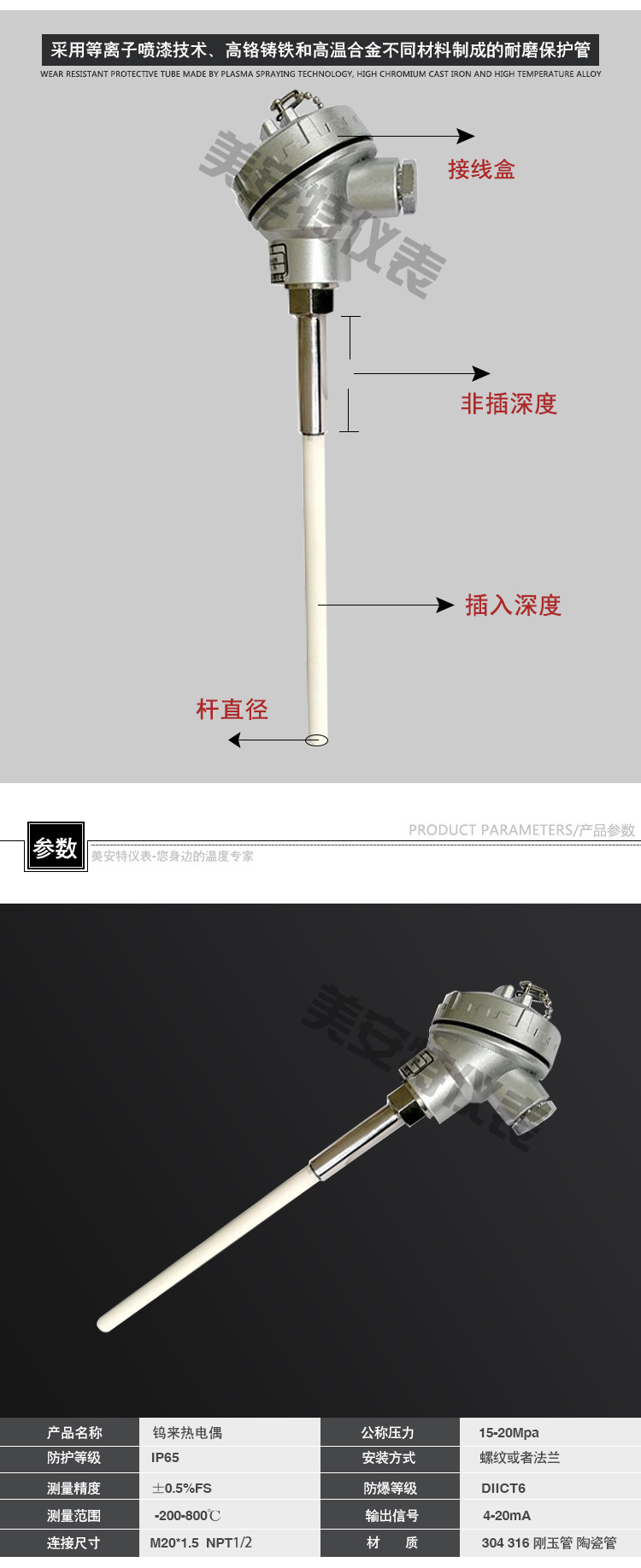

五、技術指標：

1、 電氣出口：M20x1.5,NPT1/2；

2、連接尺寸：M20x1.5,NPT1/2；

3、防護等級：IP65。

六、熱套式保護套管的安裝步驟如下：

1、在被測介質的管道上開孔。為了使保護套管的三角錐面牢固地安裝在管壁上，可先鉆一個直徑38mm的通孔，再擴大到直徑42mm，擴孔時將直徑38mm的孔保留10mm長。

2、焊接安裝套管。安裝套管的長度，應確保保護套管的三角錐面牢固地抵在直徑38mm的孔內。

3、插入保護套管。當保護套管的三角錐面已與38mm孔密合時，保護套管和安裝套管之間應留有足夠的焊接間隙。

4、將保護套管焊接在安裝套管上。
